원하는 목표치로! OSLO에서의 최적화 방법

 OSLO 수치 조정 향상 리스트 (최적화 Ver. 20190905)

최적화하려는 광학계를 불러옵니다.

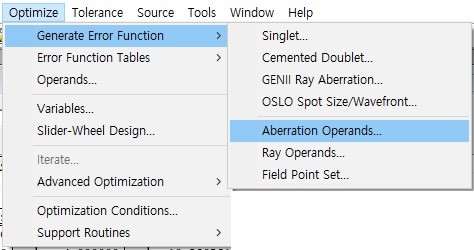

1)  메뉴 바에 Optimization – Generate Error Funciton – Aberration Operands 의 경로로 들어갑니다.

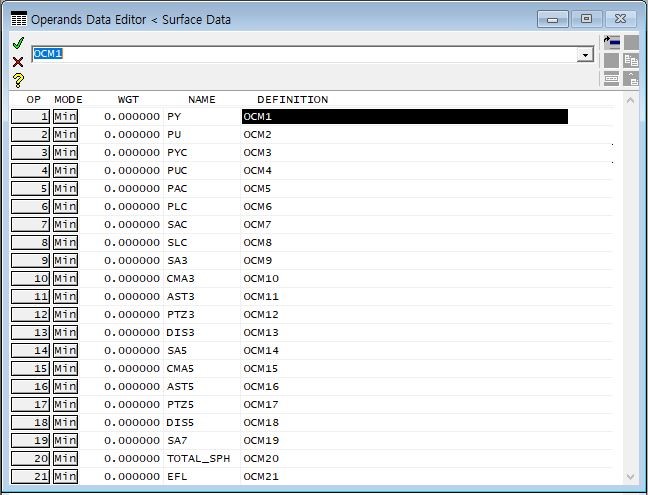

다음과 같은 창이 나타납니다.

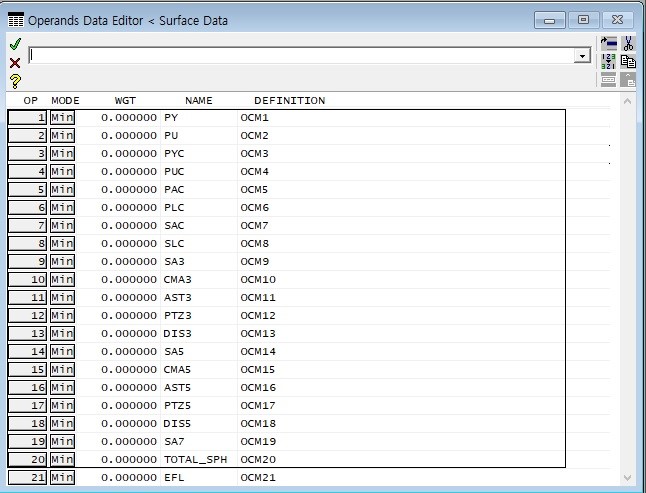

2)     그 중 원하는 항목을 제외하고 모두 지워줍니다. 지우는 방법은 순번 칸을 드래그하고

 Delete 키를 누릅니다.

3) 원하는 목표치를 입력합니다.

4)     목표 최적화 부분을 입력하고 초록색 체크 표시를 누릅니다.

렌즈 데이터 창으로 돌아갑니다.

5)     변수를 이용할 항목을 변수로 지정합니다. RADIUS/THICKNESS 데이터 오른쪽 박스를 클릭하면

아래와 같이 나타납니다.

6)     Variable을 클릭합니다. (여러 개를 지정해도 상관없습니다.)

8)     변수로 지정했던 값들이 바뀌고 목표치로 향하게 됩니다.

감사합니다.
