OSLO® Slider-wheel 기능을 이용한 광학계 변수 제어

이름 : (주)블루헷

2019-09-18 16:33:08 조회 :1798

<Slider-wheel 기능을 이용한 광학계 변수 제어>

OSLO에서는 광학계의 변수들을 쉽게 설정할 수 있도록 Slider Wheel 기능을 제공합니다.

예제를 위해 OSLO에서 기본으로 제공하는 광학계를 하나 가져와보겠습니다.

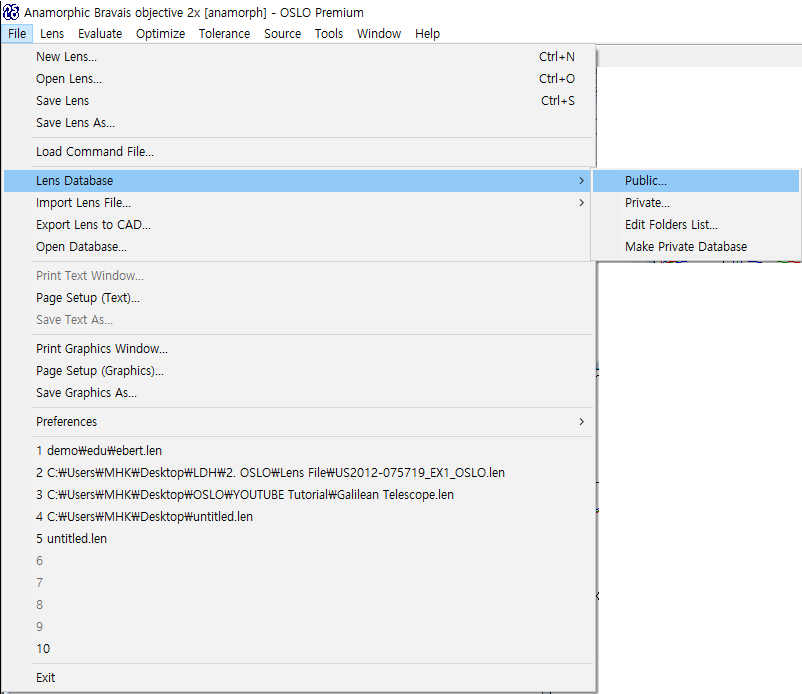

메뉴 바의 File>>Lens Database>>public 에서 Ebert Grating Monochromator 를 열어줍니다.
(※ 일부 버전에서 해당 광학계가 없을 수 있습니다.)

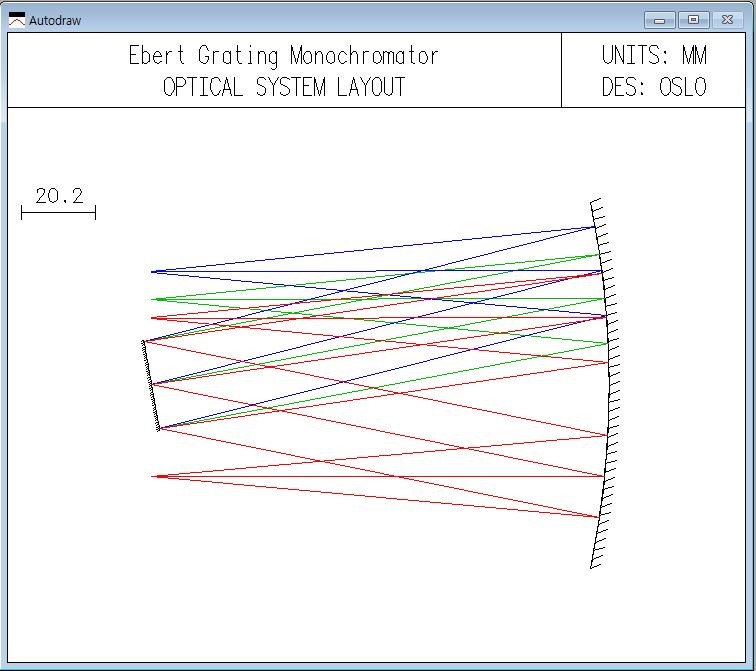

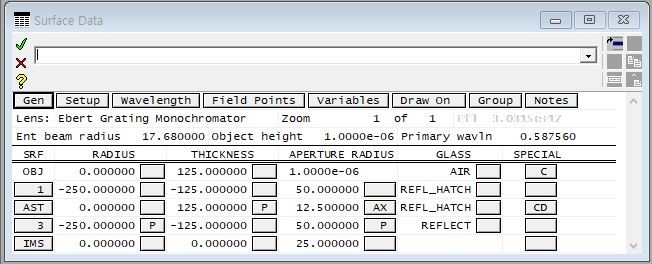

위의 데이터와 모양을 가진 광학계가 열립니다.
Slider wheel 기능으로 격자(2면)의 간격 또는 기울기를 변화시키면서 시스템에 어떤 영향을 줄 수 있는지 볼 수 있습니다.
툴 바의 버튼 혹은 메뉴 바의 Optimize>>Slider-Wheel을 클릭합니다.

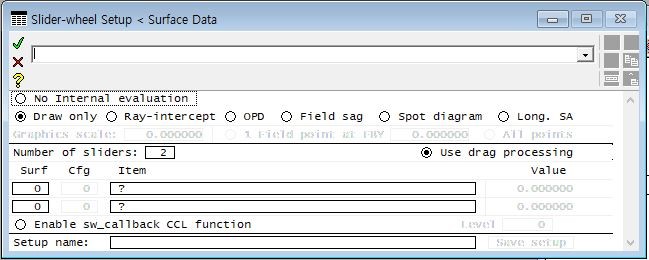

위와 같이 Surface Data 대신 Slider-wheel setup 창이 뜹니다.

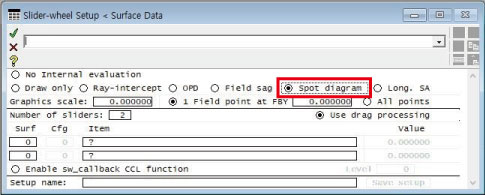

상단에 “Spot diagram”을 선택합니다.

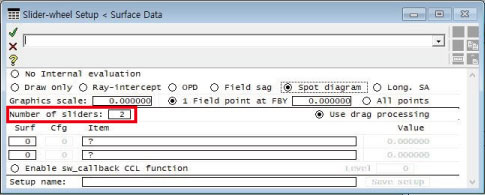

Number of sliders에 2를 입력합니다. 필요에 따라 늘릴 수도, 줄일 수도 있습니다.

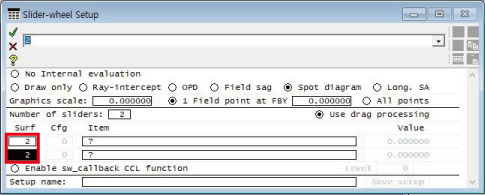

변수로 지정할 면을 선택합니다. 이번 예제에서는 2면이 변수이므로 2를 입력합니다.

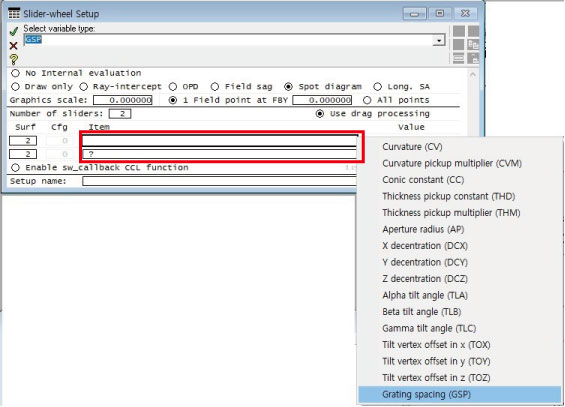

Item 공란을 클릭하시면 위와 같이 항목들이 나타납니다.

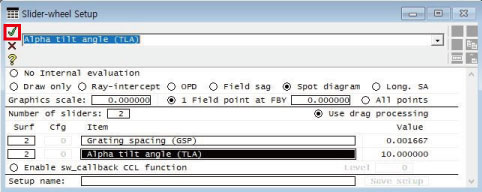

Grating spacing (GSP)과 Alpha tilt angle(TLA)을 선택해줍니다.

초록색 체크 버튼을 눌러줍니다.

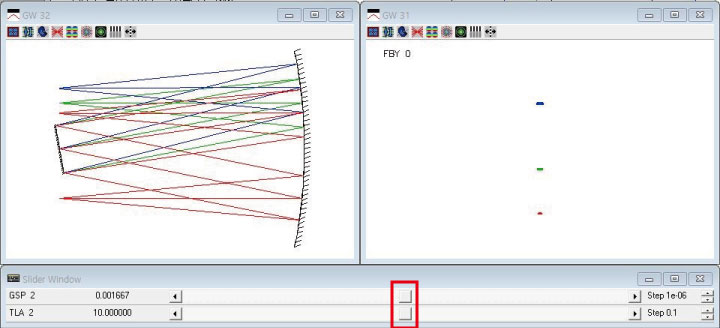

위와 같이 세 창이 뜹니다. Layout과 Spot diagram, slider 창입니다.
Slider를 좌/우로 움직이며 layout과 spot의 변화를 볼 수 있습니다.

위아래를 눌러 정밀도를 조절할 수 있습니다.
